活性炭孔隙结构的表征方法

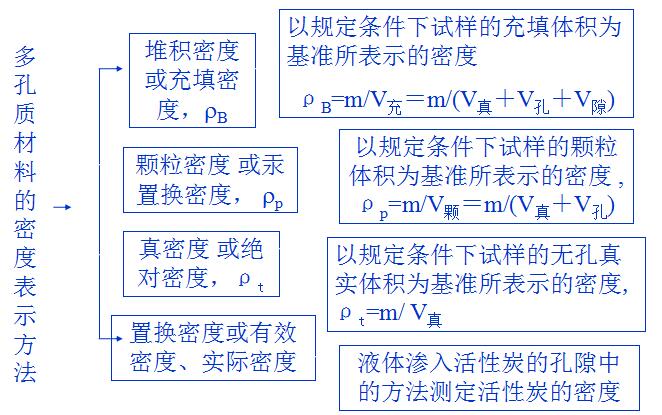

一、密度：

二、孔容积和孔隙率

1、比孔容积：1g活性炭所含有的颗粒内部孔隙的总体积称作比孔容积，简称为比孔容。比孔容大的活性炭孔隙结构发达。

Vg=1/ρp（棵）－1/ρt（真）

2、孔隙率：活性炭颗粒内部孔隙体积占颗粒体积的比率，常用百分率表示。孔隙率大的活性炭孔隙结构发达。

θ＝Vg/V颗=1－(ρp/ρt)

三、比表面积

比表面积：1g活性炭所具有的颗粒外表面积与颗粒内部孔隙的内表面积之总和。活性炭的比表面积是所有吸附剂中最大的，通常为800－1500㎡/g，但3000㎡/g也能制备（高比表面）。

测试方法：液氮温度下吸附氮气的BET法是常用的方法之一

四、平均孔隙半径

平均孔隙半径表示活性炭孔隙半径大小的平均值。它能在一定程度上宏观地反映活性炭孔隙的大小。

r=n·Vg/s

式中：r为平均孔隙半径；Vg为比孔容积；S为比表面积；n为孔隙形状系数：球形孔隙n＝3，圆筒状孔隙n=2，狭缝性孔隙n=1。

五、孔径分布

孔径分布表示随着孔隙有效半径大小而变化的孔容积分布状况，是掌握活性炭孔隙结构的最佳手段。

测试方法：活性炭孔径分布的测定方法有压汞法（半径大于10nm以上的孔隙）、毛细凝聚法（半径2～30nm的孔隙）、X射线小角度散射法（小于0.5nm的孔隙）、电子显微镜法及分子筛法等。
